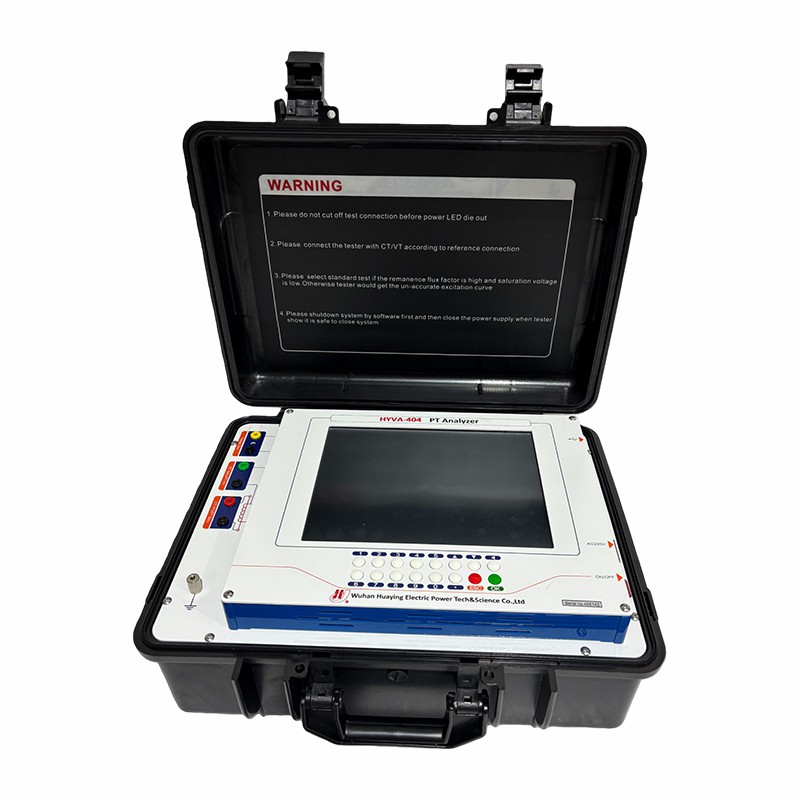

Penguji Transformer Voltan

1) Piawaian ujian: IEC60044-2, IEC60044-5, IEC60044-61869, C57.13
2) Bekalan kuasa: AC220V±10%, 50/60Hz±10%
3) Output voltan: 0.1~160V AC(AC 0-4KV dengan penggalak voltan luaran)
4) Output semasa: 0.001~5A(RMS), Nilai puncak 15A
5) Keluaran kuasa: 500VA
6) Pengukuran voltan lutut maksimum: 45KV

7) Pengukuran semasa:
Julat: 0~10A (ubah julat automatik dalam julat automatik 0.004/0.04/0.4/2/10A)
Ralat:<±0.1%+0.01%FS
8) Pengukuran voltan:
Julat: 0~200V (ubah julat secara automatik dalam julat auto 1V/10V/120V/240V)
Ralat: < ±0.1%+0.01%FS
9) Pengukuran rintangan belitan:
Julat: 0~10kΩ (menukar julat secara automatik dalam julat automatik 2ohm/20ohm/160ohm/1kohm/10kohm)
Ralat: < 0.2%RDG+0.02%FS
Peleraian maksimum: 0.1mΩ

10) Pengukuran suhu:-50~100 darjah Celsius; ralat<3 Celsius degree
11) Ujian beban dan kemasukan menengah PT:
Julat Beban: 0-80kohm (ubah julat automatik dalam julat auto 320ohm/5.3kohm/80kohm)
Julat Kemasukan: 0-100mS
Ralat :<0.2%RDG+0.02%FS
Resolusi maksimum: 0.1ohm
12) Pengukuran nisbah PT:
Julat: 1~30000
1~2000 ralat<0.1%
2000~10000 ralat<0.2%
10000~30000 ralat<0.5%
Dengan ukuran nisbah penggalak voltan 4KV pada mod perbandingan: ralat 1-2200<0.05%

13) ralat nisbah PT ralat fasa pengukuran<30min, resolution 0.1min, with 4KV booster ratio measurement at comparison mode phase error <3min
14) Pengukuran ralat nisbah mod pengujaan PT. Ralat nisbah<0.1%, phase Error<3min
15) Ralat pengukuran nisbah CVT 1-2200< 0.05%(with 4kv voltage booster only)
16)Membuat penilaian untuk keputusan ujian mengikut piawaian yang dipilih
17) Buat laporan perkataan untuk semua keputusan ujian
18) Memory capacity: >30000 kumpulan keputusan ujian
19) Keadaan kerja: suhu: -10 darjah -50 darjah; lembap: Kurang daripada atau sama dengan 90%
20) Saiz: 485mm×356mm×183mm
21) Berat:<15kg
